HG G-7145*

HG G-7145*

RFID定位器

功能描述
磁钉天线用于有定位要求的识别系统。当天线进入区域2的时候，读取到磁钉的代码。当天线中心线经过磁钉的时候，得到一个位置脉冲。 (见工作原理)

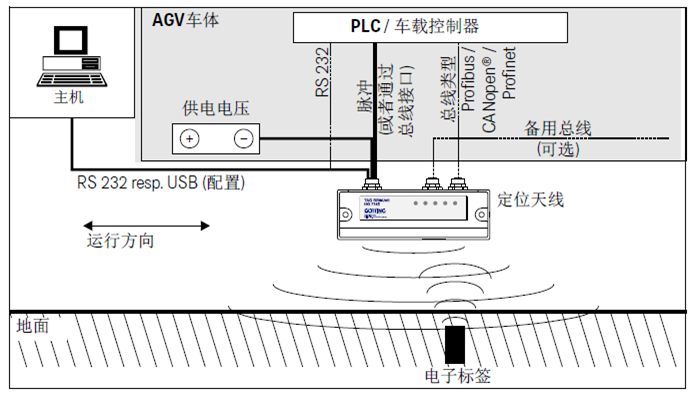

磁钉天线的接线
当磁钉在天线的读写区域时，从天线感应到能量。磁钉利用这个能量，以天线工作频率的一半频率循环发送自身的代码。磁钉自身是无源的，无需由外部提供能量。在天线的读写范围内，不能同时安置两个或两个以上的磁钉。

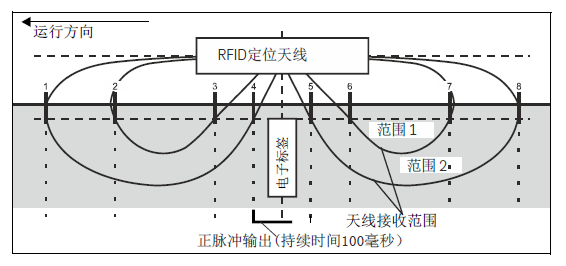

磁钉定位的工作原理
天线可以为相应的磁钉提供读/写功能。

应用领域

• 仓储
• 物流

• 货物识别

• 定位

• 装配线

配套产品 / 附件

下载

Attachment	Size	Uploaded
Data Sheet HG G-71450, G-71451, G-71453, G-71455 Rev. 01 (PDF)	216.83KB	05.12.2017
产品简介HG G-71450,H-71451,G-71453,G-71455 Rev.01(PDF)	832KB	10.01.2018
Device Description HG G-71450 serial Rev. 02 (PDF)	1.4MB	20.01.2015
Device Description HG G-71451 Profibus Rev. 04 (PDF)	1.02 MB	19.12.2014
Device Description HG G-71453 CAN bus Rev. 04 (PDF)	1.2MB	05.12.2017
Profibus Configuration File (GSD) for HG G-71451	2.47MB	05.03.2013
Icon-Bitmap (BMP) of the Antenna HG G-71451	10.4MB	05.03.2013
CAN Bus configuration file HG G-71453 (EDS)	6.22MB	05.12.2017
